POLOVODIČOVÝ PRŮMYSL
Široce se používají polovodičové materiály, z nichž nejdůležitější aplikací jsou čipy. Různé typy čipů jsou široce používány ve spotřebních elektronických zařízeních, automobilech, letectví, komunikačních zařízeních, lékařských zařízeních a tak dále. Dá se říci, že čipy jsou v oblasti moderního průmyslu všudypřítomné. Wafer je jako matrice čipu a jeho výrobní přesnost přímo ovlivní kvalitu čipu. V pokročilé technologii přesné laserové obrábění pro výrobu plátků / čipů nejen výrazně zlepšuje efektivitu výroby, ale také zlepšuje přesnost výroby o řád.
HGTECH má komplexní uspořádání v polovodičovém průmyslu a poskytuje vám řešení a stroje specifické pro toto odvětví pokrývající postproces polovodičových destiček, jako je žíhání destiček laserem, odstraňování spojů destiček, řezání destiček, označování destiček a další technologie laserových aplikací. různé potřeby polovodičových podniků.
Řešení
Problémy současné technologie
1. Špičkové vybavení ve výrobním procesu většinou závisí na dovozu, což má za následek vysoké náklady na produkt. Výrobci polovodičových součástek naléhavě potřebují domácí zařízení, která dosahují špičkové úrovně, nahradit dovážená.
2. Tradiční řezání řezným kotoučem má určitá omezení. Působí přímo na ztenčené pláty a způsobí velké tepelné efekty a defekty řezání, jako jsou odštěpování, praskliny, pasivace, nadzvedávání kovové vrstvy a další defekty.
3. Při zpracování špičkových nízkok waferů pod 40nm je obtížné použít tradiční proces řezání brusným kotoučem.
Naše řešení
Aplikace na krájení plátků
V polovodičovém průmyslu jsou destičky stále tenčí a stále větší. Laserové zpracování nahradilo tradiční metodu řezání. Ultra rychlý UV laser se používá pro řezání povrchové ablace. Jeho laserové zaostřovací místo je malé, tepelný efekt je malý a účinnost řezání je vysoká. Je široce používán při řezání polovodičových destiček na bázi křemíku a sloučenin.
Vnitřní úprava a řezání oplatkových čipů
Pro vnitřní modifikované řezání plátkového laseru může přizpůsobený světelný zdroj s vlnovou délkou upravovat a řezat špičkové a úzké řezací kanálky na bázi křemíkových plátkových čipů o velikosti 8 palců a více, aniž by došlo k poškození povrchu, jako jsou čipy křemíkového mikrofonu, snímací čipy MEMS , čipy CMOS atd.
Aplikace laserového drážkování plátků
Použití laseru s ultrakrátkým pulzem ke zpracování plátků s nízkým kB může účinně snížit zborcení hran, delaminaci a tepelné efekty a zlepšit účinnost drážkování. Rozsah použití lze rozšířit na křemíkové destičky podložené zlatem, destičky z nitridu galia na bázi křemíku, destičky s tantalátem lithným, řezání destiček z nitridu galia atd.
Aplikace laserového značení
Pomocí technologie laserového bezkontaktního zpracování můžeme zajistit, aby bylo možné wafer stabilně a zřetelně označit, aniž by došlo k dalšímu poškození. Zároveň je rychlost rozpoznávání čtení QR kódu vysoká a lze sledovat výrobní proces.
Aplikace detekce defektů polovodičů
Je třeba zkontrolovat mnoho článků v řetězci polovodičového průmyslu, od velikosti a plochosti původního polovodičového čipu a epitaxního čipu až po makroskopické vady vzhledu a poté až po mikroskopické vady polovodiče s grafickými wafery a zrny. Vizuální kontrola a kontrola kvality jsou vyžadovány ve výrobním procesu a při opuštění závodu.
Naše výhoda
1. Sníží se provozní a materiálové náklady;
2. Vysoká rychlost práce výrazně zlepšuje efektivitu výroby;
3. Přátelské dialogové rozhraní člověk-stroj, snadné ovládání a nastavení;
4. Laserové zařízení má nízký tepelný dopad, vysokou přesnost zpracování a účinnost.
Přínos pro zákazníky
1. Vysoká přesnost řezání a dobrá kvalita řezání. Řez je malý a materiál se téměř neztrácí;
2. Ušetřete čas a náklady, žádné ruční ovládání a vyšší účinnost;
3. CCD dokáže automaticky lokalizovat a prohledat cíl a může být umístěno s přesností 3um;
4. bezkontaktní zpracování, jemný světelný bod, vysoká přesnost řezání a dobrý účinek;
5. Žádná karbonizace v řezu;
6. Povrch zpracování je jemnější a hladší.
Doporučení produktu
Řezací kotouč Řezací stroj

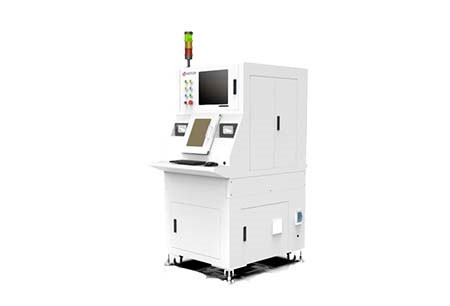

Toto zařízení je vyvinuto hlavně pro průmysl polovodičů a 3C. Vhodné pro řezání křemíku, keramiky, skla, SiC a dalších materiálů. Má výhody rychlé řezné rychlosti a vysoké přesnosti polohování. Zařízení je vybaveno vysoce přesným systémem vidění CCD, který dokáže realizovat automatické polohování a nastavení úhlu obrobku a zlepšit efektivitu zpracování.

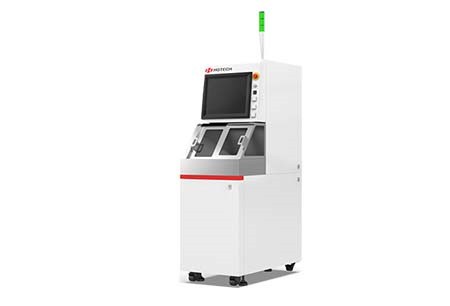

Nanosekundové laserové rýhovací zařízení
Nanosekundový laser se používá pro přesné krájení plátků GPP.
Pikosekundové laserové rýhovací zařízení
Ultrafialový pikosekundový laser se používá pro přesné poloviční nebo úplné řezání křemíkových a složených polovodičových destiček.

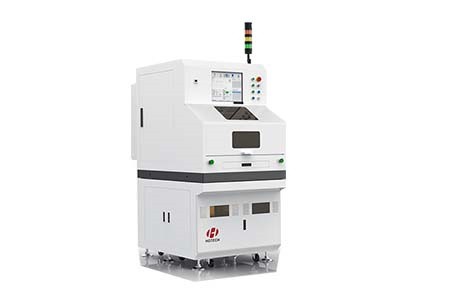

Zařízení pro řezání plátků laserem
Toto zařízení je navrženo pro 8-palcové a vyšší zařízení na utěsnění a testování čipů a používá se pro nízkok wafery a křemíkové Gan wafery s 40nm a méně v polovodičovém průmyslu.

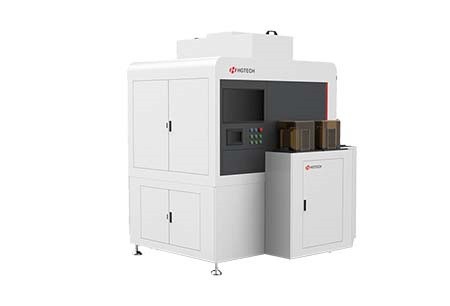

Řezací zařízení upravené laserem
Toto zařízení se používá k laserové úpravě a řezání plátků na bázi křemíku v polovodičovém průmyslu pro 8-palcové a vyšší zařízení na těsnění a testování čipů.

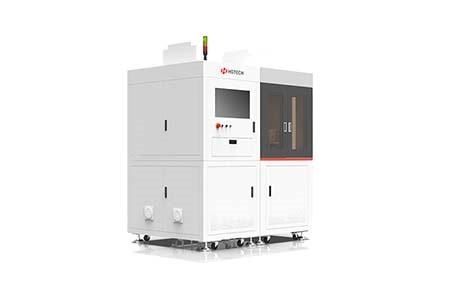

Zařízení pro laserové značení plátků
Tváří v tvář polovodičovému průmyslu jsou manipulátor plátků a technologie externího koaxiálního vidění přizpůsobeny k realizaci plně automatického laserového značení 2-6 palcových plátků.

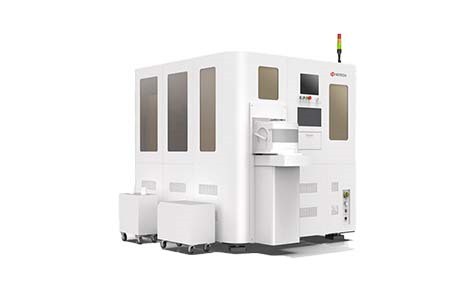

Plně automatické zařízení pro značení plátků
Pro průmysl pánvových polovodičů a 3C se používá pro různé typy identifikace Si, Gan, SiC, skla a materiálů pro povrchovou úpravu a je použitelný pro 8-palcové a vyšší destičky.
Zařízení pro měření tloušťky polovodičových plátků
Nezávisle vyvinutý spektrální konfokální měřicí systém, který čelí podnikům na výrobu surovin v předcházejícím řetězci polovodičového průmyslu, se používá k detekci velikosti a plochosti polovodičových surových a epitaxních destiček.
Zařízení pro detekci defektů polovodičového substrátu
Tváří v tvář podnikům vyrábějícím suroviny a středním podnikům vyrábějícím destičky v řetězci polovodičového průmyslu se nezávislý vyvinutý systém detekce optického jasného a tmavého pole používá k detekci defektů vzhledu polovodičových surovin, epitaxních destiček a vzorovaných destiček.
Zařízení pro detekci defektů polovodičových destiček
Pro podniky vyrábějící destičky středního proudu a navazující podniky zabývající se balením a testováním v řetězci polovodičového průmyslu je k detekci defektů vzhledu polovodičových destiček a zrn s grafikou přijat nezávisle vyvinutý vícekanálový systém paralelní detekce světlého a tmavého pole.
